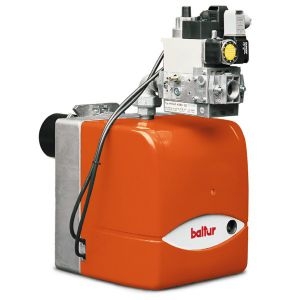

Газовая горелка BTG 6 P L300

Технические и функциональные характеристики:
  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс III для BTG 20P и класс II для BTG 28P в соответствии с нормативом EN676).
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Возможность добавления газовой рампы с блоком контроля герметичности.
  • Оборудована одним коннектором с 4 и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики:
  1. Часть вентилятора из алюминиевого сплава.
  2. Высокоэффективный центробежный вентилятор.
  3. Впускное устройство для воздуха горения с устройством регулировки потока.
  4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  6. Монофазный электромотор для вентилятора.
  7. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  8. Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
  9. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  10. Проверка наличия пламени через ионизацию электродов.
  11. Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
  12. Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  13. Уровень защиты электроустановки IP40.
  14. Звуконепроницаемая защитная крышка.
Стандартная комплектация:
Комплект крепления горелки к котлу, 4-х и 7-ми полюсные штекеры.
Примечания:
1) Автоматическое перекрытие доступа воздуха в топку.
**) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере равным 0.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность природного газа при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
2) Удлиненное газовое сопло.
Артикул 17050020
Вес НЕТТО/БРУТТО (кг) 10,75/12
Размер упаковки, ДхШхВ, (мм) 540x300x320
Расход метана, нм3/ч 3,1/5,7
Страна производитель Италия
Тепловая мощность, кВт 30,6/56,3
Тип регулирования двухступенчатая
Напряжение сети В/Гц 1f (одна фаза) 230В / 50Гц
Use and maintenance manual BTG 6 P L300.rar Скачать
