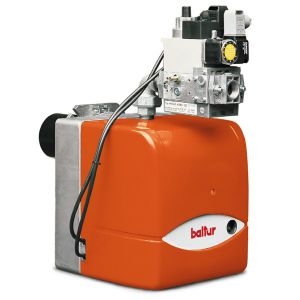

Горелка газовая BTG 15 P

Технические и функциональные характеристики:
  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс III для BTG 20P и класс II для BTG 28P в соответствии с нормативом EN676).
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Возможность добавления газовой рампы с блоком контроля герметичности.
  • Оборудована одним коннектором с 4 и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики:
  1. Часть вентилятора из алюминиевого сплава.
  2. Высокоэффективный центробежный вентилятор.
  3. Впускное устройство для воздуха горения с устройством регулировки потока.
  4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  6. Монофазный электромотор для вентилятора.
  7. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  8. Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
  9. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  10. Проверка наличия пламени через ионизацию электродов.
  11. Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
  12. Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  13. Уровень защиты электроустановки IP40.
  14. Звуконепроницаемая защитная крышка.
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.
Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV Газовая рампа с блоком контроля герметичности клапанов.
*) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.
**) Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP. Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
Артикул 17090010
Вес НЕТТО/БРУТТО (кг) 17/18
Размер упаковки, ДхШхВ, (мм) 780x370x410
Расход метана, нм3/ч 5/16,1
Страна производитель Италия
Тепловая мощность, кВт 50/160
Тип регулирования двухступенчатая
Напряжение сети В/Гц 1f (одна фаза) 230В / 50Гц
