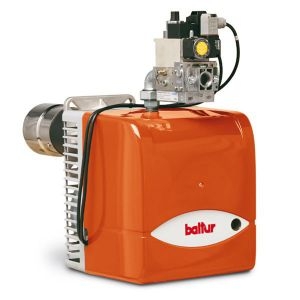

Газовая горелка BTG 15 ME

Технические и функциональные характеристики:
  • Двуступенчатая прогрессивная.
  • Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
  • Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
  • Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Добавлено устройство контроля уплотнения клапана.
  • Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, 4-штырьковым и 7-штырьковым разъемами.
Конструктивные характеристики:
  1. Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
  2. Высокоэффективный центробежный вентилятор.
  3. Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
  4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  6. Окошко для контроля пламени.
  7. Монофазный электромотор для вентилятора.
  8. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  9. Регулировка воздуха на горение посредством шагового электрического сервопривода.
  10. Газовая рампа включает:Дисковый затвор, управляемый шаговым электрическим сервоприводом.
  11. Моноблочный клапан, включающий рабочий клапан и клапан безопасности.
  12. Реле минимального давления/контроль герметичности клапанов, регулятор давления и газовый фильтр.
  13. Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором (электронным кулачком) и встроенным блоком контроля герметичности; возможность соединения eBus.
  14. Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.
  15. Контроль наличия пламени посредством электрода ионизации, гнездо для соединения микроамперметра.
  16. 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
  17. Уровень защиты электроустановки IP40. Звуконепроницаемая защитная крышка.
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка, 4-х и 7-полярный штекер).
Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
*) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**) Максимальное давление газа на входе в регулятор давления в версии CE, в рампе – для версии EXP. Номинальная калорийность природного газа при 0 °C, 1013 мбар:
  1. Hi = 35,80 МДж/м3 = 8550 ккал/м3.
  2. LPG HI 92 МДж/м3 = 22000 ккал/м3.
Артикул 17130020
Вес НЕТТО/БРУТТО (кг) 17/18
Размер упаковки, ДхШхВ, (мм) 710x370x410
Расход метана, нм3/ч 5/16,1
Страна производитель Италия
Тепловая мощность, кВт 50/160
Тип регулирования двухступенчатая
Напряжение сети В/Гц 1f (одна фаза) 230В / 50Гц
