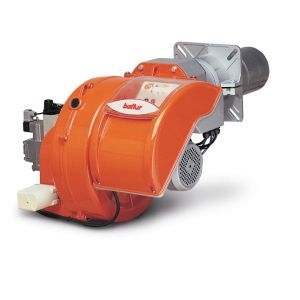

Газовая горелка TBG 85 P
Технические и функциональные характеристики:
- Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
- Двуступенчатая (высокое/низкое пламя).
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Образование газовоздушной смеси в воздуходувной трубе.
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
TBG 85 - 120 - 150 - 210 P:
- Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
- Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).
- Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
- Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
- Закрытие воздушной заслонки в положении покоя.
- Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
- Электрический щит класса защиты IP55.
- Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Окошко для контроля пламени.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Регулировка расхода воздуха на первой и второй ступенях посредством электрического сервопривода.
- Проверка наличия пламени через ионизацию электродов.
- Электрические соединения выполнены на печатной схеме.
- Высоконадежные разъемы для соединения с газовой рампой.
- Розетка с 7-ми контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Электропроводка класса защиты IP44.
TBG 85 - 120 - 150 - 210 P:
- Центробежный вентилятор из легкого сплава алюминия.
- Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
- Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
- оптимальная линейность открытия воздушной заслонки.
- Электрический щит выполнен из легкого сплава алюминия.
- Электрические соединения выполнены на печатной схеме.
- Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером 1-й/2-й ступеней и кнопокой разблокировки горелки.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
- Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней, реле минимального давления,
- регулятором давления и фильтром.
- "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
Стандартная комплектация:
Комплект крепления горелки к котлу.
Примечания:
