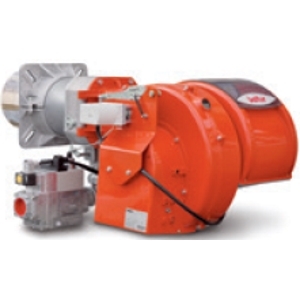

Газовая горелка TBG 210 P

Технические и функциональные характеристики:
  • Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
  • Двуступенчатая (высокое/низкое пламя).
  • Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
          TBG 85 - 120 - 150 - 210 P:
          • Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
          • Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).
          • Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
          • Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
          • Закрытие воздушной заслонки в положении покоя.
          • Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
          • Электрический щит класса защиты IP55.
          • Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.
          Конструктивные характеристики:
                      1. Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
                      2. Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
                      3. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
                      4. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
                      5. Окошко для контроля пламени.
                      6. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
                      7. Регулировка расхода воздуха на первой и второй ступенях посредством электрического сервопривода.
                      8. Проверка наличия пламени через ионизацию электродов.
                      9. Электрические соединения выполнены на печатной схеме.
                      10. Высоконадежные разъемы для соединения с газовой рампой.
                      11. Розетка с 7-ми контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
                      12. Подготовлена для подключения к микроамперметру с ионизационным кабелем.
                      13. Электропроводка класса защиты IP44.
                                            TBG 85 - 120 - 150 - 210 P:
                                              • Центробежный вентилятор из легкого сплава алюминия.
                                              • Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
                                              • Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
                                              • оптимальная линейность открытия воздушной заслонки.
                                              • Электрический щит выполнен из легкого сплава алюминия.
                                              • Электрические соединения выполнены на печатной схеме.
                                              • Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером 1-й/2-й ступеней и кнопокой разблокировки горелки.
                                              • Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
                                              • Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней, реле минимального давления,
                                              • регулятором давления и фильтром.
                                              • "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
                                                                Стандартная комплектация:
                                                                Комплект крепления горелки к котлу.
                                                                Примечания:
                                                                1) Автоматическое перекрытие доступа воздуха в топку при остановке работы горелки
                                                                2) Согласно EN676 в составе газовой рампы должно быть устройство
                                                                контроля герметичности клапанов.
                                                                Артикул 17690030
                                                                Вес НЕТТО/БРУТТО (кг) 73/94
                                                                Размер упаковки, ДхШхВ, (мм) 1070x800x700
                                                                Расход метана, нм3/ч 42,3 / 222.2
                                                                Страна производитель Италия
                                                                Тепловая мощность, кВт 400 / 2100
                                                                Тип регулирования Двуступенчатая
                                                                Напряжение сети В/Гц 3f (три фазы) 400 В / 50 Гц
                                                                Use and maintenance manual TBG 210 P.part1.rar Скачать
                                                                Use and maintenance manual TBG 210 P.part2.rar Скачать
                                                                Use and maintenance manual TBG 120 P.part3.rar Скачать
