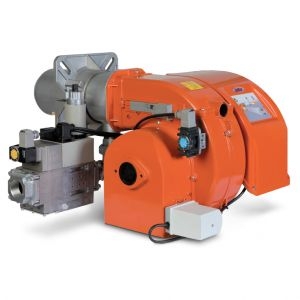

Газовая горелка TBG 45 PN

Технические и функциональные характеристики
  • Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
  • Функционирование на двух прогрессивных ступенях/модуляционное.
  • Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40
  • (заказывается отдельно вместе со специальным набором для модуляции).
  • Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
  • Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Образование газовоздушной смеси в воздуходувной трубе.
  • Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
  • Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
  • Возможность добавления устройства для контроля уплотнения клапана.
TBG 45 - 60 PN
  1. Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
  2. Регулировка минимального и максимального расхода воздуха посредством электрического сервопривода.
  3. Соотношение модуляции: 1:4.
  4. Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу.
Конструктивные характеристики
  1. Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
  2. Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
  3. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  4. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  5. Окошко для контроля пламени.
  6. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  7. Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
  8. Проверка наличия пламени через ионизацию электродов.
  9. Электрические соединения выполнены на печатной схеме.
  10. Высоконадежные разъемы для соединения с газовой рампой.
  11. 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
  12. Подготовлена для подключения к микроамперметру с ионизационным кабелем.
  13. Электропроводка класса защиты IP44.
TBG 45 - 60 PN
  1. Высокоэффективный центробежный вентилятор.
  2. Привод вентилятора ? однофазный электрический двигатель для TBG 45, трехфазный для TBG 60 (электронно контролируется преобразователем частоты, вариант V).
  3. Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.
  4. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка).
Примечания:
Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV Газовая рампа с устройством контроля герметич-ности клапанов.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
Артикул 17220010
Вес НЕТТО/БРУТТО (кг) 32/40
Размер упаковки, ДхШхВ, (мм) 970x570x480
Расход метана, нм3/ч 10,1 / 45
Страна производитель Италия
Тепловая мощность, кВт 100 / 450
Тип регулирования Двуступенчатая
Напряжение сети В/Гц 1f (одна фаза) 230 В / 50 Гц
