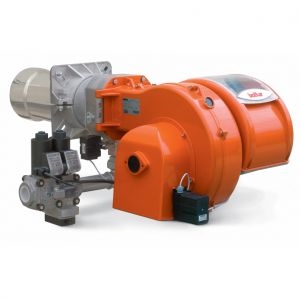

Газовая горелка TBG 85 PN V
Технические и функциональные характеристики:
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Функционирование на двух прогрессивных ступенях/модуляционное.
- Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Образование газовоздушной смеси в воздуходувной трубе.
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
- Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
- Возможность добавления устройства для контроля уплотнения клапана.
- Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
- Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
- Закрытие воздушной заслонки в положении покоя.
- Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
- Электрический щит класса защиты IP55.
- Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
- теплогенераторам.
- Соотношение модуляции: 1:3.
Конструктивные характеристики:
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Окошко для контроля пламени
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
- Проверка наличия пламени через ионизацию электродов.
- Электрические соединения выполнены на печатной схеме.
- Высоконадежные разъемы для соединения с газовой рампой.
- 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Электропроводка класса защиты IP44
- Центробежный вентилятор из легкого сплава алюминия.
- Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
- Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
- оптимальная линейность открытия воздушной заслонки.
- Электрический щит выполнен из легкого сплава алюминия.
- Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.
