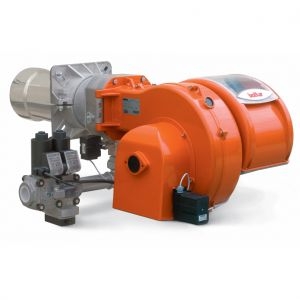

Газовая горелка TBG 110 LX PN

Технические и функциональные характеристики:
  • Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
  • Функционирование на двух прогрессивных ступенях/модуляционное.
  • Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
  • установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
  • Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
  • Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
  • Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
  • Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
  • Закрытие воздушной заслонки в положении покоя.
  • Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
  • Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
  • Электрический щит класса защиты IP55.
  • Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
  • теплогенераторам.
  • Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.
Конструктивные характеристики:
  1. Корпус выполнен из легкого сплава алюминия.
  2. Центробежный вентилятор из легкого сплава алюминия.
  3. Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
  4. Электрический двигатель вентилятора, контролируемый электронно преобразователем частоты (вариант V).
  5. Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.
  6. Электрический щит выполнен из легкого сплава алюминия.
  7. Электрические соединения выполнены на печатной схеме.
  8. Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
  9. Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
  10. Обнаружение пламени посредством электрода ионизации.
  11. Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
  12. "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры.
Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
2) Согласно EN676 устройство контроля герметичности клапанов
не требуется.
3) Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Артикул 17590010
Вес НЕТТО/БРУТТО (кг) 66/87
Размер упаковки, ДхШхВ, (мм) 1080x770x700
Расход метана, нм3/ч 18,1 / 121
Страна производитель Италия
Тепловая мощность, кВт 180 / 1200
Тип регулирования Двухступенчатая
Напряжение сети В/Гц 3f (три фазы) 400 В / 50 Гц
Instructions_TBG_80_110_140_200_LX_PN.part1.rar Скачать
Instructions_TBG_80_110_140_200_LX_PN.part2.rar Скачать
