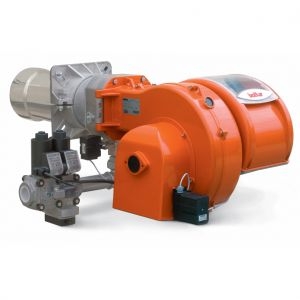

Газовая горелка TBG 80 LX ME

Технические и функциональные характеристики
  • Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
  • Функционирование на двух прогрессивных ступенях/модуляционное.
  • Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
  • установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
  • Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением.
  • Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
  • Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
  • Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным управлением.
  • Закрытие воздушной заслонки в положении покоя.
  • Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
  • Электрический щит класса защиты IP55.
  • Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.
  • Высокое модуляционное соотношение: 1:5.
  • Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.
                                    Конструктивные характеристики
                                    1. Корпус выполнен из легкого сплава алюминия.
                                    2. Центробежный вентилятор из легкого сплава алюминия.
                                    3. Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
                                    4. Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
                                    5. оптимальная линейность открытия воздушной заслонки.
                                    6. Электрический щит выполнен из легкого сплава алюминия.
                                    7. Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки посредством дисплея.
                                    8. Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный
                                    9. микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.
                                    10. Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.
                                    11. Обнаружение пламени посредством электрода ионизации.
                                    12. Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
                                    13. "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
                                                                Стандартная комплектация:
                                                                Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры.
                                                                Примечания:
                                                                1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
                                                                2)Номинальная калорийность природного газа при 0 °C, 1013 мбар:
                                                                Hi = 35,80 МДж/м3 = 8550 ккал/м3.
                                                                Артикул 17530020
                                                                Вес НЕТТО/БРУТТО (кг) 59/78
                                                                Размер упаковки, ДхШхВ, (мм) 1080x770x700
                                                                Расход метана, нм3/ч 13,1 / 80
                                                                Страна производитель Италия
                                                                Тепловая мощность, кВт 130 / 800
                                                                Тип регулирования Двухступенчатая
                                                                Напряжение сети В/Гц 3f (три фазы) 400 В / 50 Гц
