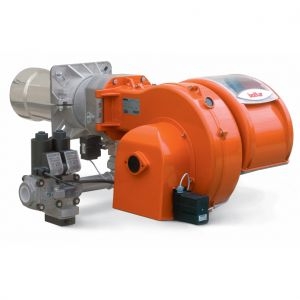

Газовая горелка TBG 110 LX ME
Технические и функциональные характеристики
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Функционирование на двух прогрессивных ступенях/модуляционное.
- Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
- установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
- Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением.
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
- Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным управлением.
- Закрытие воздушной заслонки в положении покоя.
- Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
- Электрический щит класса защиты IP55.
- Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.
- Высокое модуляционное соотношение: 1:5.
- Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.
Конструктивные характеристики
- Корпус выполнен из легкого сплава алюминия.
- Центробежный вентилятор из легкого сплава алюминия.
- Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
- Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
- оптимальная линейность открытия воздушной заслонки.
- Электрический щит выполнен из легкого сплава алюминия.
- Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки посредством дисплея.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный
- микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.
- Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.
- Обнаружение пламени посредством электрода ионизации.
- Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
- "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры.
Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
2)Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
