Проект автономной газовой котельной индивидуального жилого дома, г.п. Кузьмоловский

Рабочий проект выполнен на основании архитектурно-планировочных решений, технического задания, расчёта максимальных тепловых нагрузок на отопление.

Проектные решения соответствуют требованиям следующих нормативных документов:

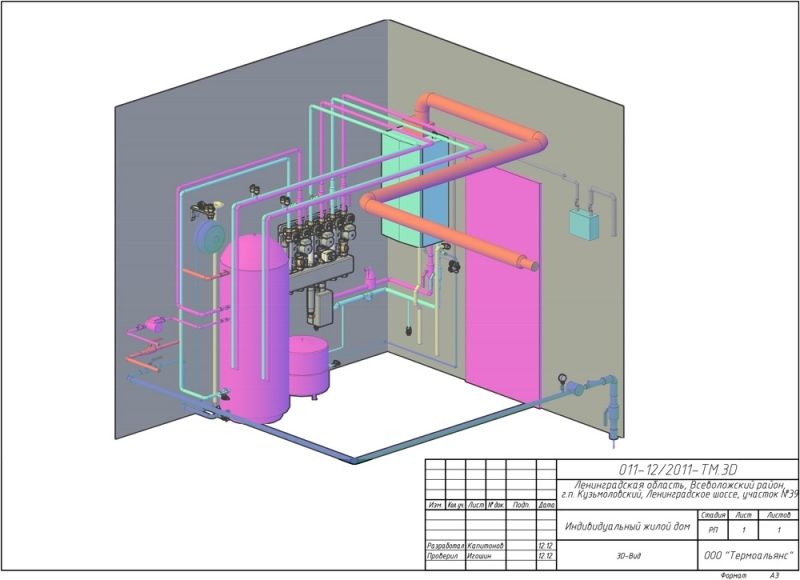

Автономная котельная расположена в отдельном помещении первого этажа жилого дома. Для теплогенерации предусмотрен настенный конденсационный газовый котёл фирмы Rendamax R30/45 номинальной тепловой мощностью 5,9-39,2 кВт. Топливом служит природный газ. Номинальный расход природного газа составляет 0,5-3,7 м3/ч. Теплоносителем является вода. Рабочая температура теплоносителя принята 80°С-60°С. Схема теплоснабжения-двухтрубная закрытая.

Нагретая от котла до температуры 80°С прямая сетевая вода поступает в гидравлический разделитель и далее на распределительную гребёнку. На распределительной гребёнке установлены следующие насосные группы:

   – насосная группа системы радиаторного отопления
   – насосная группа системы тёплого пола
   – насосная группа загрузки ёмкостного водонагревателя

Регулирование температуры теплоносителя системы тёплого пола осуществляется с помощью трёхходового смесителя. Температура воды для данной системы принята 45°С-35°С.

Обратная сетевая вода из системы отопления проходит через гидравлический разделитель, фильтр и далее поступает в котёл, где и нагревается до температуры 80°С.

Гopячая до да для системы ГВС приготавливается в ёмкостном водонагревателе фирмы WOLF модель ёмкостью 300 литров. Предусмотрено приоритетное приготовление горячей санитарной боды данным бойлером.

Для компенсации расширения боды при повышении и понижении температуры, а так же для поддержания постоянного давления в системе, предусмотрен мембранный расширительный бак.

Для восполнения потерь и утечек в тепловой сети предусмотрен автоматический клапан подпитки. Вода берётся из хозяйственно-питьевого водопровода.

Для отвода дымовых газов от котла, а так же для забора свежего воздуха котлом применён коаксиальный дымоход 80/125 мм.

Котельная работает в автоматическом режиме без обслуживающего персонала.



Обвязку котельной произвести трубой Geberit из углеродистой стали. Трубопроводы крепить к стене и потолку хомутами с резиновыми вставками. В б ер х них точках трубопроводов установить воздухоотводчики.

В помещении котельной необходимо предусмотреть канализационный трап с защитой от пересыхания. Температура воздуха в котельной в зимний период должна составлять +12+18°С. Так же необходимо предусмотреть приточно-вытяжную системы вентиляции с естественным побуждением в объёме трёхкратного воздухообмена.
