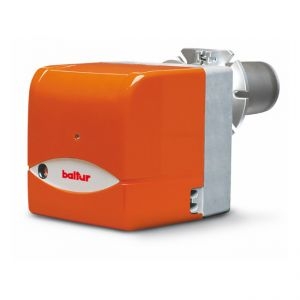

Дизельная горелка Rinox 60 L2

Технические и функциональные характеристики

  • Горелки для светлых нефтепродуктов с низким выборосом NOx и СО, соответствующие европейским стандартам EN267
  • "Classe III".
  • Двуступенчатая (высокое/низкое пламя).
  • Подходит для работы в камерах сгорания без обратного пламени.
  • Механическая атомизация высокого давления топлива.
  • Головка горения с рециркуляцией сгоревших газов для RiNOx 60L2 позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx).
  • Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Оборудована одним коннектором с 7 контактами и 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним линейным фильтром и одной форсункой.

                                                              Конструктивные характеристики

                                                              1. Часть вентилятора из алюминиевого сплава.
                                                              2. Высокоэффективный центробежный вентилятор.
                                                              3. Впускное устройство для воздуха горения с устройством регулировки потока.
                                                              4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
                                                              5. Регулируемая головка горения с огневой трубой (из нержавеющей стали для RiNOx 60L2) и стальным диском пламени.
                                                              6. Монофазный электромотор для вентилятора и насоса.
                                                              7. Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
                                                              8. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
                                                              9. Проверка наличия пламени через фотосопротивление.
                                                              10. Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
                                                              11. Уровень защиты электроустановки IP40.
                                                              12. Звуконепроницаемая защитная крышка.

                                                                                                          Варианты по запросу

                                                                                                          Работа на биодизельном топливе

                                                                                                          Рабочий диапазон горелки (график):

                                                                                                          Стандартная комплектация:

                                                                                                          Форсунка, жидкотопливный фильтр, гибкие топлив+ные шланги, комплект крепления и 7-ми и 4-х полюсные штекеры.

                                                                                                          Примечания:
                                                                                                          1) Автоматическое перекрытие доступа воздуха в топку при остановке работы горелки.
                                                                                                          3) Номинальнаяl калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
                                                                                                          Артикул 35520050
                                                                                                          Вес НЕТТО/БРУТТО (кг) 10,75/12
                                                                                                          Вязкость Топлива, °E: 1,5
                                                                                                          Габариты (ДхШхВ), мм 540x320x300
                                                                                                          Расход дизеля (min/max), кг/ч 3,2 / 6,2
                                                                                                          Тепловая мощность, кВт 38 - 74
                                                                                                          Тип регулирования Двухступенчатая
                                                                                                          Напряжение сети В/Гц 1f (одна фаза) 230В / 50Гц
