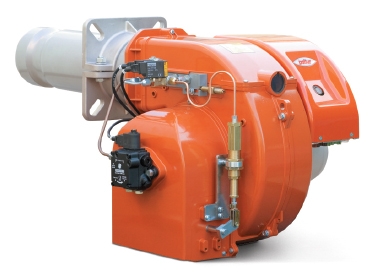

Дизельная горелка TBL 45 P

Технические и функциональные характеристики

• Горелка для светлых нефтепродуктов.
• Двуступенчатая (высокое/низкое пламя).
• Способна работать с любым типом камеры сгорания.
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Механическая атомизация высокого давления топлива.
• Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
• Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).

1. Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
2. Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода.
3. Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами и двумя форсунками.

1. Часть вентилятора из алюминиевого сплава.
2. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
3. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
4. Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
5. Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
6. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
7. Проверка наличия пламени через фотосопротивление.
8. Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
9. Электропроводка класса защиты IP40, для модели DACA – IP44.

1. Высокоэффективный центробежный вентилятор.
2. Впускное устройство для воздуха горения с устройством регулировки потока.
3. Однофазный электрический двигатель для TBL 45 и трехфазный для TBL 60 (для приведения в действие вентилятора и насоса).

Варианты по запросу

Устройство закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход,

функционирование на биодизеле.

Рабочий диапазон горелки (график):

Стандартная комплектация:

Гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырехполярный и семиполярный штекеры.

Примечания:
1) Глушитель шума на входе воздуха в горелку.
2) Горелка оборудована устройством перекрытия доступа воздуха в топку.
3) Биодизель в соответствии с Европейскими нормами EN 14213-FAME.
4) Номинальная калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
