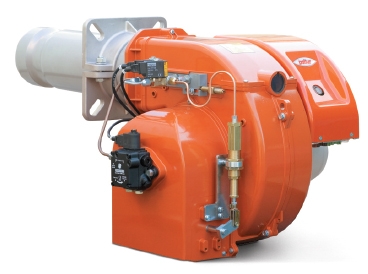

Дизельная горелка TBL 45 P 400/50

Технические и функциональные характеристики

  • Горелка для светлых нефтепродуктов.
  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Механическая атомизация высокого давления топлива.
  • Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
  • Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
            TBL 45 - 60 P
            1. Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
            2. Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода.
            3. Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами и двумя форсунками.
            Конструктивные характеристики

            1. Часть вентилятора из алюминиевого сплава.
            2. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
            3. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
            4. Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
            5. Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
            6. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
            7. Проверка наличия пламени через фотосопротивление.
            8. Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
            9. Электропроводка класса защиты IP40, для модели DACA ? IP44.
            TBL 45 - 60 P
            1. Высокоэффективный центробежный вентилятор.
            2. Впускное устройство для воздуха горения с устройством регулировки потока.
            3. Однофазный электрический двигатель для TBL 45 и трехфазный для TBL 60 (для приведения в действие вентилятора и насоса).

                                                                                                                                  Варианты по запросу

                                                                                                                                  Устройство закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход,

                                                                                                                                  функционирование на биодизеле.

                                                                                                                                  Рабочий диапазон горелки (график):

                                                                                                                                  Стандартная комплектация:

                                                                                                                                  Гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырехполярный и семиполярный штекеры.

                                                                                                                                  Примечания:
                                                                                                                                  1) Глушитель шума на входе воздуха в горелку.
                                                                                                                                  2) Горелка оборудована устройством перекрытия доступа воздуха в топку.
                                                                                                                                  3) Биодизель в соответствии с Европейскими нормами EN 14213-FAME.
                                                                                                                                  4) Номинальная калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.

                                                                                                                                  Артикул 35710015
                                                                                                                                  Вес НЕТТО/БРУТТО (кг) 33/34
                                                                                                                                  Вязкость Топлива, °E: 1,5
                                                                                                                                  Габариты (ДхШхВ), мм 970x570x480
                                                                                                                                  Расход дизеля (min/max), кг/ч 13,5 / 38
                                                                                                                                  Тепловая мощность, кВт 160 - 450
                                                                                                                                  Тип регулирования Двухступенчатая
                                                                                                                                  Напряжение сети В/Гц 1f (одна фаза) 230В / 50Гц
