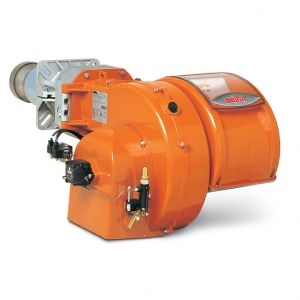

Дизельная горелка TBL 45 P DACA

Технические и функциональные характеристики

  • Горелка для светлых нефтепродуктов.
  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Механическая атомизация высокого давления топлива.
  • Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
  • Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
TBL 45 - 60 P
  1. Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
  2. Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода.
  3. Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами и двумя форсунками.

                                                                                            Конструктивные характеристики

                                                                                            1. Часть вентилятора из алюминиевого сплава.
                                                                                            2. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
                                                                                            3. Регулируемая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
                                                                                            4. Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
                                                                                            5. Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
                                                                                            6. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
                                                                                            7. Проверка наличия пламени через фотосопротивление.
                                                                                            8. Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
                                                                                            9. Электропроводка класса защиты IP40, для модели DACA ? IP44.
                                                                                            TBL 45 - 60 P
                                                                                            1. Высокоэффективный центробежный вентилятор.
                                                                                            2. Впускное устройство для воздуха горения с устройством регулировки потока.
                                                                                            3. Однофазный электрический двигатель для TBL 45 и трехфазный для TBL 60 (для приведения в действие вентилятора и насоса).

                                                                                                                                                                                                                Варианты по запросу

                                                                                                                                                                                                                Воздуходувная труба с большим чем стандартный выступом для дизеля.

                                                                                                                                                                                                                Рабочий диапазон горелки (график):
                                                                                                                                                                                                                graf-tpl45p.jpg
                                                                                                                                                                                                                Стандартная комплектация:

                                                                                                                                                                                                                Гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырехполярный и семиполярный штекеры.

                                                                                                                                                                                                                Примечания:
                                                                                                                                                                                                                1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
                                                                                                                                                                                                                2) Глушитель шума на входе воздуха в горелку.
                                                                                                                                                                                                                Артикул 35710110
                                                                                                                                                                                                                Вес НЕТТО/БРУТТО (кг) 33/34
                                                                                                                                                                                                                Вязкость Топлива, °E: 1,5
                                                                                                                                                                                                                Габариты (ДхШхВ), мм 970x570x480
                                                                                                                                                                                                                Расход дизеля (min/max), кг/ч 13,5 / 38
                                                                                                                                                                                                                Тепловая мощность, кВт 160 - 450
                                                                                                                                                                                                                Тип регулирования Двухступенчатая
                                                                                                                                                                                                                Напряжение сети В/Гц 3f (три фазы) 400В / 50Гц
