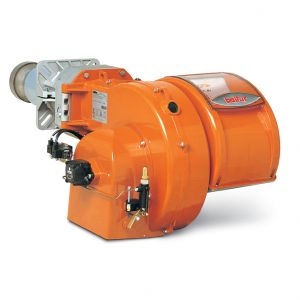

Дизельная горелка TBL 75 LX

Технические и функциональные характеристики

  • Горелки для светлых нефтепродуктов с низким выборосом NOx и СО, соответствующие европейским стандартам EN267 "Classe III".
  • Двуступенчатая (высокое/низкое пламя).
  • Подходит для работы в камерах сгорания без обратного пламени.
  • Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
  • Механическая атомизация высокого давления топлива.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота.
  • Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов .
  • Электропроводка класса защиты IP44 для TBL 45 и IP55 для TBL 75.
  • Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, двумя форсунками, 4-штырьковым и 7-штырьковым разъемами.

                                                                                                                Конструктивные характеристики

                                                                                                                1. Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
                                                                                                                2. Высокоэффективный центробежный вентилятор.
                                                                                                                3. Воздухозаборник спроектирован так, чтобы достигалась оптимальная линейность потока воздуха при открытии заслонки.
                                                                                                                4. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
                                                                                                                5. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
                                                                                                                6. Однофазный электрический двигатель для TBL 45 и трехфазный для TBL 75 (для приведения в действие вентилятора и насоса).
                                                                                                                7. Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
                                                                                                                8. Регулировка расхода воздуха на первой и второй ступенях посредством электрического сервопривода.
                                                                                                                9. Окошко для контроля пламени.
                                                                                                                10. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
                                                                                                                11. Проверка пламени при помощи инфракрасных фотоэлементов.
                                                                                                                12. Щит управления с яркими контрольными лампочками функционирования и блокировки, выключателем пуска/останова и кнопкой разблокировки горелки.
                                                                                                                13. 7-штырьковый разъем для соединения линии термостатов с горелкой и 4-штырьковый разъем для для управления второй ступенью.

                                                                                                                                                                                                                                                                Варианты по запросу

                                                                                                                                                                                                                                                                Работа на биодизельном топливе.

                                                                                                                                                                                                                                                                Рабочий диапазон горелки (график):
                                                                                                                                                                                                                                                                graf-tpl75lx.jpg
                                                                                                                                                                                                                                                                Стандартная комплектация:

                                                                                                                                                                                                                                                                Гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырехполярный и семиполярный штекеры.

                                                                                                                                                                                                                                                                Примечания:
                                                                                                                                                                                                                                                                1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
                                                                                                                                                                                                                                                                2) Глушитель шума на входе воздуха в горелку.
                                                                                                                                                                                                                                                                3) Номинальная калорийность топлива при 0°C, 1013 мбар: Дизельное топливо: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
                                                                                                                                                                                                                                                                Артикул 35820010
                                                                                                                                                                                                                                                                Вес НЕТТО/БРУТТО (кг) 58/79
                                                                                                                                                                                                                                                                Вязкость Топлива, °E: 1,5
                                                                                                                                                                                                                                                                Габариты (ДхШхВ), мм 1070x800x700
                                                                                                                                                                                                                                                                Расход дизеля (min/max), кг/ч 16,9 / 63
                                                                                                                                                                                                                                                                Тепловая мощность, кВт 200 - 750
                                                                                                                                                                                                                                                                Тип регулирования Двухступенчатая
                                                                                                                                                                                                                                                                Напряжение сети В/Гц 3f (три фазы) 400В / 50Гц
