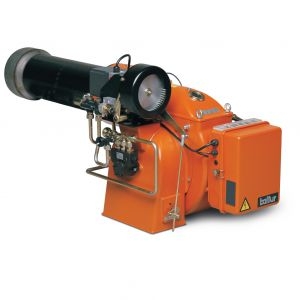

Дизельная горелка BT 100 DSPG

Технические и функциональные характеристики

  • Горелка для светлых нефтепродуктов.
  • Двуступенчатая прогрессивная.
  • Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
  • установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
  • Способна работать с любым типом камеры сгорания.
  • Механическая атомизация высокого давления топлива.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
  • Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним линейным фильтром. Форсунки в комплект не входят и заказываются отдельно в зависимости от необходимого потока.

                                                                                                                                                                            Конструктивные характеристики

                                                                                                                                                                            1. Часть вентилятора из алюминиевого сплава.
                                                                                                                                                                            2. Высокоэффективный центробежный вентилятор.
                                                                                                                                                                            3. Впускное устройство для воздуха горения с устройством регулировки потока.
                                                                                                                                                                            4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
                                                                                                                                                                            5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
                                                                                                                                                                            6. Трехфазный электромотор для вентилятора и насоса.
                                                                                                                                                                            7. Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
                                                                                                                                                                            8. Шестеренный насос с регулятором давления.
                                                                                                                                                                            9. Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
                                                                                                                                                                            10. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
                                                                                                                                                                            11. Проверка наличия пламени через фотосопротивление.
                                                                                                                                                                            12. Панель управления состоящая из переключателя вкл/выкл, переключателя автом/ручна. И мин./макс, индикатора работы и блокировки.
                                                                                                                                                                            13. Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и соединения с электронным регулятором мощности.
                                                                                                                                                                            14. Уровень защиты электроустановки IP40.

                                                                                                                                                                                                                                                                                                                                                                                                            Варианты по запросу

                                                                                                                                                                                                                                                                                                                                                                                                            Работа на биодизельном топливе.

                                                                                                                                                                                                                                                                                                                                                                                                            Рабочий диапазон горелки (график):
                                                                                                                                                                                                                                                                                                                                                                                                            graf-bt100dsPg.jpg
                                                                                                                                                                                                                                                                                                                                                                                                            Стандартная комплектация:

                                                                                                                                                                                                                                                                                                                                                                                                            Жидкотопливный фильтр, гибкие топливные шланги, форсунки, комплект крепления.

                                                                                                                                                                                                                                                                                                                                                                                                            Примечания:
                                                                                                                                                                                                                                                                                                                                                                                                            1) Автоматическое перекрытие доступа воздуха в топку.
                                                                                                                                                                                                                                                                                                                                                                                                            2) Номинальная калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
                                                                                                                                                                                                                                                                                                                                                                                                            Артикул 3514010
                                                                                                                                                                                                                                                                                                                                                                                                            Вес НЕТТО/БРУТТО (кг) 95/150
                                                                                                                                                                                                                                                                                                                                                                                                            Вязкость Топлива, °E: 1,5
                                                                                                                                                                                                                                                                                                                                                                                                            Габариты (ДхШхВ), мм 1730x1030x880
                                                                                                                                                                                                                                                                                                                                                                                                            Расход дизеля (min/max), кг/ч 45 / 100
                                                                                                                                                                                                                                                                                                                                                                                                            Тепловая мощность, кВт 533 - 1186
                                                                                                                                                                                                                                                                                                                                                                                                            Тип регулирования Двухступенчатая
                                                                                                                                                                                                                                                                                                                                                                                                            Напряжение сети В/Гц 3f (три фазы) 400В / 50Гц
