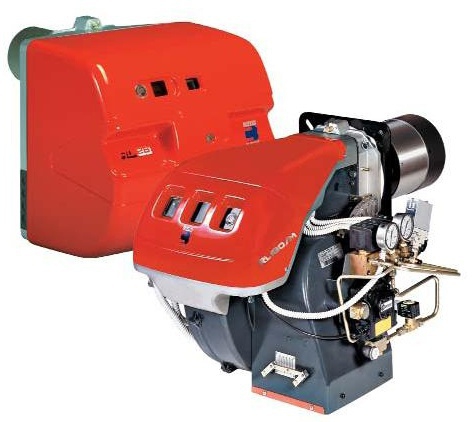

RIELLO Серия RL/M RL 28/M t.c.

   Двухступенчатая дизельная горелка серии RL M мощностью 332 кВт. Предназначена для использования в теплогенераторах различного назначения средней мощности.  Модуляционный режиме обеспечивает точное поддержание заданного параметра на установленном уровне, а также высокий КПД установки в целом. Горелки поставляются как с удлиненной головкой (t.l.), так и со стандартной (t.с.).

Функциональные характеристики

- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора).

Стандартная комплектация

Гибкие топливные шланги-2шт.
Штуцеры для присоединения к насосу-2шт.
Прокладки для топливных шлангов – 2шт.
Винты для крепления фланца горелки к теплогенератору-4шт.
Теплоизолирующая прокладка-1шт.
Кабельные сальники
Инструкция по монтажу и эксплуатации-1шт.
Спецификация запасных частей-1шт.

Подача топлива

   Все горелки серии RL/M оборудованы двумя электромагнитными клапанами на подающем топливопроводе. Кроме того, имеется регулятор давления и предохранительный клапан на обратном топливопроводе и специальная модуляционная форсунка. Для распыления подаваемого насосом топлива в горелки серии RL/M устанавливается специальная форсунка с игольчатым клапаном. Номинал форсунки выбирается по максимальному расходу топлива через горелку.

Гидравлическая схема горелки

Р Топливный насос с фильтром и регулятором давление в подающем топливопроводе
VS Предохранительный клапан на подающем топливопроводе
VF Рабочий регулирующий клапан на подающем топливопроводе
РОмин Реле минимального давления на подающем топливопроводе
U Форсунка модуляционная
MR Манометр на обратном топливопроводе
SM Серводвигатель
RO Регулятор давления на обратном топливопроводе
РОмакс Реле максимального давления на обратном топливопроводе
VR 1-й предохранительный клапан на обратном топливопроводе
VR1 2-й предохранительный клапан на обратном топливопроводе

Важно!

  Для работы горелок серии BGK требуется установить одну форсунку. Номинал форсунки выбирается в зависимости от мощности (расхода топлива) которую необходимо получить от горелки. Форсунка не входит в стандартную комплектацию и заказывается отдельно.
