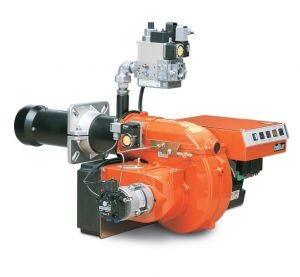

Комбинированная горелка MINICOMIST 11

Технические и функциональные характеристики
  • Горелка для газа/светлых нефтепродуктов.
  • Одноступенчатая (вкл/выкл).
  • Способна работать с любым типом камеры сгорания.
  • Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости демонтажа горелки с котла.
  • Ручная регулировка потока.
  • Возможность добавления газовой рампы с блоком контроля герметичности.
  • Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним линейным фильтром и одной форсункой.
Конструктивные характеристики
  1. Часть вентилятора из алюминиевого сплава.
  2. Высокоэффективный центробежный вентилятор.
  3. Впускное устройство для воздуха горения с устройством регулировки потока.
  4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
  5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
  6. Один монофазный электромотор для вентилятора и один для насоса.
  7. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
  8. Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
  9. Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
  10. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
  11. Проверка наличия пламени через UB фотоэлемент.
  12. Контрольная панель, состоящая из переключателей стоп/выкл., переключателя смены топлива, индикаторов работы, блокировки и использования топлива.
  13. Клеммный блок для подачи электричества и терморегулирования горелки.
  14. Уровень защиты электроустановки IP40.
Дополнительные аксессуары
Оборудование для автоматического переключения топлива.
Стандартная комплектация:
Жидкотопливный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу.
Примечания:
1) Автоматическое перекрытие доступа воздуха в топку.
2) Теплотворная способность:
природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
дизель: Hi = 42,70 МДж/кг = 10200 ккал/кг

Соответствие горелка рампа:Рабочий диапазон горелки (график):
Артикул 54730010
Вес НЕТТО/БРУТТО (кг) 20/45
Вязкость Топлива, °E: 1,5
Размер упаковки, ДхШхВ, (мм) 770x640x680
Расход газа, метан (min/max), нм³/ч 5,9 - 10,4
Расход дизеля (min/max), кг/ч 4,9 - 8,7
Тепловая мощность, кВт 58,4 - 103
Тип регулирования Одноступенчатая
Напряжение сети В/Гц 1ф 230В, 1f (одна фаза) 230 В / 50 Гц
