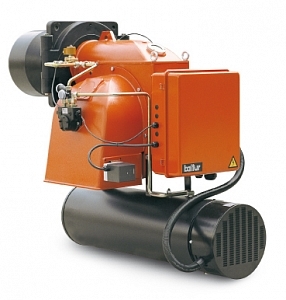

Мазутная горелка BT 250 DSN 4T Hinged

Технические и функциональные характеристики
  • Горелка для тяжелых нефтепродуктов.
  • Двуступенчатая (высокое/низкое пламя).
  • Способна работать с любым типом камеры сгорания.
  • Механическая атомизация высокого давления топлива.
  • Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
  • Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
  • Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
  • Возможность использования мазута вязкостью до 20°E при 50°C, добавляя комплект, включающий:ТЭНы для
  • насоса.ТЭНы для узла распыления.ТЭНы для электромагнитного клапана 1-й и 2-й ступеней.
  • При использовании тяжелых нефтепродуктов с низким содержанием серы добавьте комплект (заказывать отдельно) состоящий из:Специального линейного фильтра.Гибких шлангов из нержавеющей стали, резистора для насоса.Узел распыления.Электромагнитный клапан 1-й и 2-й ступеней.
  • BT 250 - 300 - 350 DSN 4T
  • Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним линейным фильтром и тремя форсунками.
                                                                                                                                          Конструктивные характеристики
                                                                                                                                          1. Часть вентилятора из алюминиевого сплава.
                                                                                                                                          2. Высокоэффективный центробежный вентилятор.
                                                                                                                                          3. Впускное устройство для воздуха горения с устройством регулировки потока.
                                                                                                                                          4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
                                                                                                                                          5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
                                                                                                                                          6. Трехфазный электромотор для вентилятора и насоса.
                                                                                                                                          7. Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
                                                                                                                                          8. Блок распыления с закрывающей форсунку шпилькой.
                                                                                                                                          9. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
                                                                                                                                          10. Проверка наличия пламени через фотосопротивление.
                                                                                                                                          11. Контрольная панель, состоящая из переключателя стоп/вкл, переключателя 1/2 ступени, резистора блока и резистора предварительного нагрева на индикаторах.
                                                                                                                                          12. Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени.
                                                                                                                                          13. Уровень защиты электроустановки IP40.
                                                                                                                                          14. BT 250 - 300 - 350 DSN 4T
                                                                                                                                          15. Электрический нагреватель топлива состоящий из клапана антагаз, фильтра, термометра, термостата и устройства безопасности.
                                                                                                                                          16. Варианты по запросу
                                                                                                                                          17. По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
                                                                                                                                          18. Устройство для предварительного нагрева паром.
                                                                                                                                          19. По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
                                                                                                                                          20. Устройство для предварительного нагрева паром.
                                                                                                                                                                                      Стандартная комплектация:
                                                                                                                                                                                      Жидкотопливный фильтр,гибкие топливные шланги, форсунки, комплект крепления.
                                                                                                                                                                                      Примечания:
                                                                                                                                                                                      1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
                                                                                                                                                                                      2) Теплотворная способность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.
                                                                                                                                                                                      Рабочий диапазон горелки (график):

                                                                                                                                                                                      bt250_dsn4t_mbar.jpg

                                                                                                                                                                                      Артикул 2101011
                                                                                                                                                                                      Вес НЕТТО/БРУТТО (кг) 225/280
                                                                                                                                                                                      Вязкость Топлива, °E: 7
                                                                                                                                                                                      Размер упаковки, ДхШхВ, (мм) 1400x1350x1160
                                                                                                                                                                                      Расход мазута (min/max), кг/ч 90 - 280
                                                                                                                                                                                      Тепловая мощность, кВт 937 - 3170
                                                                                                                                                                                      Тип регулирования Двухступенчатая
                                                                                                                                                                                      Напряжение сети В/Гц 3f (три фазы) 400 В / 50 Гц
