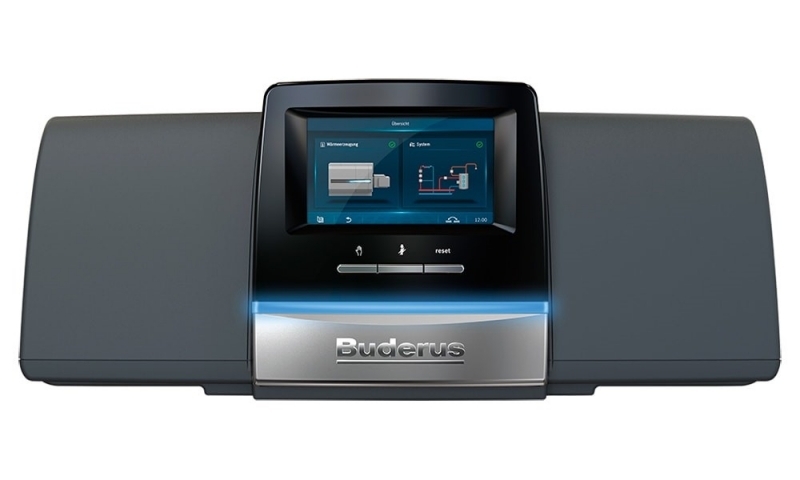

Системы управления Buderus Logamatic 5313

Системы управления Buderus Logamatic 5313 – модульные цифровые системы управления для средних и крупных котельных установок и управления горелкой через прямую связь по шине с цифровым автоматом горения SAFe (при установке / использовании с соответствующими отопительными котлами GB312, GB402, ...) или через разъем EMS (при использовании с приборами с EMS, например, GB162,GB212 с MC100,...)

Базовая конфигурация включает:

• центральный модуль ZM5313, силововой модуль NM582 с выключателем
• блок управления/модуль контроллера BCT531 с сенсорным управлением.

Особенности системы управления:

• Возможность дополнительного расширения с помощью функциональных модулей системы Logamatic 5000 благодаря 4 свободным разъемам для модулей
• Обеспечение специальных рабочих режимов посредством регулировки нагревательного контура с помощью исполнительного механизма и управления насосом нагревательного контура по потребности (как альтернатива, только отопительного контура)
• Управление нагревательным контуром с/без исполнительного механизма и с/без насоса нагревательного контура (как альтернатива, только отопительного контура) с возможностью подключения дистанционного управления
• Управление насосом контура ГВС и циркуляционным насосом
• Возможна ежедневная термическая дезинфекция контура горячей воды
• Автоматическая корректировка понижения температуры согласно DIN EN 12831 для нагревательного контура устанавливается отдельно
• Режим "отпуск" со свободно выбираемой функция понижения температуры
• Переключение "летнее/зимнее время"
• Рабочее состояние видно с большого расстояния с помощью индикатора состояния с большими светодиодами
• Качественный и надежный сенсорный дисплей 7? высокого разрешения для параметризации, считывания и индикации всех данных контроллера
• Максимально простое и интуитивное управление и индикация посредством визуализации гидравлических контуров – как управление смартфоном
• Возможность переключения в режим "ретро" для управления в режиме как на Logamatic 4000
• Ручное управление для всех компонентов системы (например, насос вкл./выкл., возможность переключения нагревательного контура "выключение/автоматический/ручной режим")
• Управление всей системой по шине с одного контроллера/с одного места

Технические характеристики:

• Ведомый режим / Ведущий режим X/X/X/X
• Регулировка по наружной температуре
• Гибкое расширение системы по шине
• 4 свободных места для подключения модулей
• Число отопительных котлов – базовая/максимальная конфигурация - 1/16
• Управление двухступенчатой/модулируемой горелкой
• Управление горелкой 0-10 В или 4-20 мА
• Управление котлом EMS или котлом с SAFe
• Насос контура котла
• Модулирующий насос контура котла (0-10 В или сигнал ШИМ)
• Функция регулировки контура котла
• Гидравлическая развязка (стрелка)
• Питающий насос
• Один нагревательный контур со смесителями/без смесителей (базовая конфигурация)
• Девять нагревательных контуров со смесителем (максимальная конфигурация)
• Отдельное дистанционное управление на каждый отопительный контур
• Годовой календарь
• Временная программа нагревательного контура
• Недельная программа
• Число стандартных программ/собственных программ на нагревательный контур - 8/1
• Подогрев пола
• Сушка стяжки
• Автоматическое переключение режима "зима-лето"
• Функция "отпуск"
• Функции оптимизации
• Приготовление ГВС
• Однократная подача горячей воды
• Циркуляционный насос
• Термическая дезинфекция
• ГВС через внешний теплообменник - функция будет реализована позднее
• Управление солнечной системой - функция будет реализована позднее
• Работа по сигналу запроса тепла (нулевой потенциал)
• Работа по сигналу внешней блокировки
• Работа по сигналу 0-10 В
• Сигнал сообщений об ошибках (нулевой потенциал)
• Обратный сигнал 0-10 В
• Общая сигнализация неисправности (нулевой потенциал)
• Соединение MOD-BUS
• Встроенный разъем Ethernet
• Подключение/разъем USB
• Подключение/разъем SD-карты
